ECU Ô Tô Là Gì? Cách Thức Hoạt Động Cơ Bản Của ECU

ECU (Electronic Control Unit – Bộ điều khiển điện tử) luôn được xem là “đầu não” của ô tô, là linh kiện không thể thiếu trên các dòng xe hơi hiện đại. Đặc biệt, một số hãng xe cao cấp còn tích hợp thêm hàng trăm con chíp điện tử để tân trang thêm sức mạnh cho “xế hộp” của mình. Vậy ECU là gì, nguyên lý hoạt động của ECU như thế nào, nó đóng vai trò ra sao? Học Viện Kỹ Thuật Công Nghệ – Hướng Nghiệp Á Âu sẽ cùng bạn tìm hiểu thông qua bài viết dưới đây.

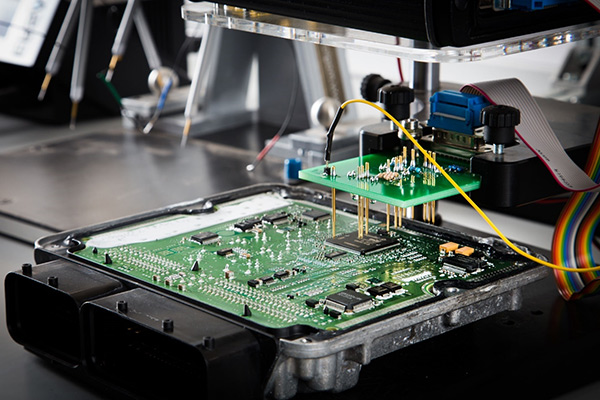

ECU chịu trách nhiệm xử lý dữ liệu, điều khiển mọi hoạt động bên trong ô tô (Ảnh: Internet)

ECU Ô Tô Là Gì?

ECU là cụm viết tắt của từ Electric Control Unit, là bộ phận điều khiển hiện đại, có khả năng thay thế hoàn toàn hệ thống điều khiển cơ khí truyền thống.

ECU được tích hợp đầy đủ các cảm biến, con chíp chức năng đã được lập trình sẵn để điều khiển và chi phối toàn bộ hoạt động của động cơ.

Vì thế, ECU được xem là linh kiện quan trọng nhất trong công nghệ sản xuất ô tô hiện đại. Hầu hết bộ điều khiển điện tử đều có khả năng điều chỉnh điện áp về các mức chính xác từ nguồn điện cung cấp của ô tô.
ECU ô tô nằm ở đâu sẽ không có câu trả lời duy nhất vì nó có thể được gắn ở nhiều vị trí khác nhau trên xe như: khoang động cơ, bên dưới bảng điều khiển, cabin, dưới ghế lái…, tùy hãng xe, miễn là ở nơi khô ráo, thoáng mát, gần động cơ để quá trình kết nối được tối ưu không gian.

ECU là hệ thống điều khiển thông minh, không thể thiếu trên

các dòng xe hơi hiện đại (Ảnh: Internet)

Vai Trò Của Hệ Thống ECU Trên Ô Tô

ECU có nhiệm vụ tiếp nhận và xử lý các dữ liệu cảm biến trên ô tô để đưa ra các hiệu chỉnh một cách chính xác, kịp thời trong từng tình huống cụ thể.

ECU trực tiếp điều khiển phun nhiên liệu, đánh lửa, kiểm soát khí thải, hệ thống phanh,… nhằm tối ưu hóa hiệu suất vận hành.

Bằng việc xử lý nhanh các thông số, ECU giúp xe hoạt động êm ái, đạt hiệu suất cao và giảm thiểu nhiên liệu xuống mức thấp nhất.

Đặc biệt, ECU còn có thể can thiệp trực tiếp để xử lý các tình huống mất kiểm soát mà người lái xe hay gặp phải và những vấn đề rủi ro mà xe hơi gửi tín hiệu cảnh báo.

Khi được cài đặt đầy đủ chức năng, ECU còn có thể giám sát liên tục các bộ phận, tự động chẩn đoán lỗi và phát ra tín hiệu thông báo cho người sử dụng.

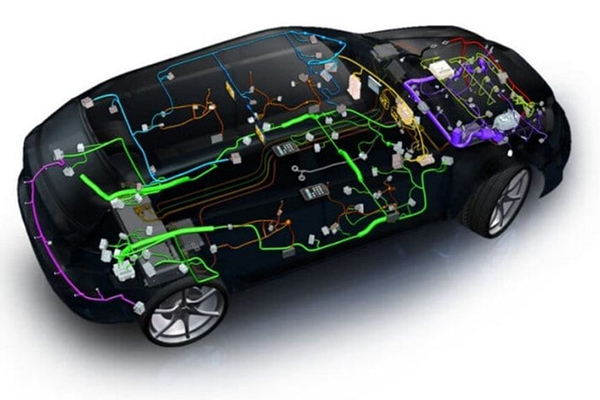

ECU là thành phần chủ đạo bên trong hệ thống điện tử của ô tô (Ảnh: Internet)

Cách Thức Hoạt Động Cơ Bản Của ECU

ECU hoạt động dựa trên sự phụ thuộc lẫn nhau giữa cảm biến tốc độ động cơ và các piston để quyết định thời điểm phun nhiên liệu và đánh lửa. Quy trình hoạt động của ECU diễn ra liên tục theo 3 bước:

Đầu vào: ECU thu thập dữ liệu từ các thiết bị bật tắt, các thiết bị cảm biến (cảm biến tốc độ, cảm biến nhiệt làm mát, tốc độ vòng tua, cảm biến lưu lượng khí nạp…) và tất cả các mô đun trên xe hơi.

Xử lý: Sau khi thu thập đầy đủ thông tin, bộ vi xử lý bên trong ECU bắt đầu tìm ra thông số đầu ra an toàn mà phần mềm đã được lập trình từ trước. Tiếp theo, ECU sẽ tiến hành tính toán để chỉ định hoạt động thích hợp nhất cho từng bộ phận.

Đầu ra: Sau khi đã đưa ra quyết định phù hợp nhất cho hoạt động của từng bộ phận, ECU bắt đầu gửi lệnh điều khiển đến các cơ cấu chấp hành:

Công suất hoạt động cụ thể cho từng động cơ
Kiểm soát độ rộng xung của kim phun nhiên liệu
Điều khiển bướm ga để các góc mở đạt đến mức giới hạn tối đa
Quyết định thời điểm chính xác của bộ phận đánh lửa…

ECU hoạt động liên tục từ khi người dùng khởi động xe cho đến khi tắt máy hoàn toàn, đảm bảo động cơ hoạt động mạnh mẽ, hiệu quả, tiết kiệm nhiên liệu và hạn chế tối đa chất thải độc hại ra môi trường.

Vai trò của ECU là cực kỳ quan trọng trong việc điều khiển ô tô và giảm thiểu

mức độ ô nhiễm không khí hiện nay (Ảnh: Internet)

Cấu Tạo Của ECU Ô Tô

Bộ điều khiển ECU được cấu tạo từ 3 bộ phận chính là: bộ nhớ trong, bộ vi xử lý và đường truyền BUS.

Bộ nhớ trong: Gồm 4 thành phần chính là ROM (lưu trữ thông tin cố định), RAM (bộ nhớ truy xuất ngẫu nhiên), PROM (lập trình lại hoặc nạp dữ liệu mới từ bên ngoài) và KAM (lưu trữ thông tin tạm thời).
Bộ vi xử lý: Bộ phận này có nhiệm vụ tiếp nhận tín hiệu của các cảm biến thông qua bộ nhớ trong của ECU. Từ đó, đưa ra các phân tích, tính toán logic để đưa ra những mệnh lệnh điều khiển chính xác nhất cho các bộ phận trên xe thực hiện.
Đường truyền BUS: Đường truyền BUS là dây dẫn giúp truyền phát dữ liệu từ các bộ phận trên xe đến ECU, giúp thông tin truyền tải nhanh chóng, chính xác và kịp thời.

ECU trực tiếp điều khiển và ảnh hưởng quan trọng đến khả năng

vận hành của toàn động cơ (Ảnh: Internet)

Một Số Dấu Hiệu Nhận Biết ECU Đang Gặp Vấn Đề

Đèn báo lỗi động cơ (Check Engine) phát sáng
Xe khởi động chậm
Hiệu suất động cơ hoạt động kém hiệu quả
Mức tiêu thụ nhiên liệu đột ngột tăng cao
Hộp số chuyển đổi bất thường…

Với ngành công nghệ ô tô hiện đại hiện nay, ECU ngày càng đóng vai trò quan trọng cốt lõi, tuyệt đối không thể thiếu đối với hiệu suất hoạt động của động cơ và trải nghiệm người dùng. Việc thấu hiểu cấu tạo và nguyên lý hoạt động cơ bản của ECU sẽ giúp bạn dễ dàng sử dụng, sửa chữa và bảo trì hiệu quả thiết bị này. Theo dõi bài viết tiếp theo của Học Viện Kỹ Thuật – Công Nghệ để khám phá thêm nhiều phương pháp sửa chữa các thiết bị điện dân dụng, cơ điện tử hiệu quả và nhanh chóng nhất.
